TUGAS UTS KOMUNIKASI DATA

Nama  : I Gede Ivan Pratama

Nim    : 150010190

Kelas  : AD151

• Gambar dan jelaskan dari model komunikasi data !

penjelasan :

source adalah tempat membuat data contohnya adalah PC(personal computer),data yang berada di dalam source dibawa ke transmiter untuk di ubah dalam bentuk sinyal  yang bisa dikirim contoh alat transmiter adalah modem, lalu dari Transmission System akan mentransmisikan sinyal dari transmiter  ke receiver, kemudian pada receiver sinyal tadi di ubah kembali dalam bentuk data contoh alat dari receiver adalah modem, setelah itu dari receiver data itu dikirimkan ke Destination contoh server.

• Apa yang dimaksud dengan :

1. full duplex adalah komunikasi dua arah yang masing masing perangkat dapat menerima dan mengirim data full duplex dalam mengirim dan menerima data dapat dilakukan secara bersamaan karena memiliki lebih dari satu saluran komunikasi. contoh komunikasi full duplex adalah telepon
2. halt duplex komunikasi dua arah yang masing masing perangkat dapat menerima dan mengirim data tetapi dalam mengirim/menerima data harus saling bergantian karena hanya terdiri dari satu saluran komunikasi. contoh komunikasi halt duplex adalah walkie talkie
3. simplex adalah komunikasi satu arah yang terdiri dari pemancar dan penerima data, yang arahnya dari pemancar ke penerima dimana penerima tidak dapat mengirim data ke pemancar dan pemancar tidak dapat menerima data dari penerima. contoh komunikasi simplex adalah radio dan televisi

• Menurut pendapat anda teknologi apa yang paling baik dan bagus yang bisa di aplikasikan pada suatu inprastruktur jaringan komputer sertakan gambar topologinya :

menurut saya topologi yang paling baik dan bagus adalah topologi star dan topologi ini dapat di aplikasikan pada suatu inprastrktur jaringan komputer warnet.topologi star adalah topologi yang menghubungkan semua kabel ke satu titik utama yang menggunakan perangkat switch/hub

beikut adalah gambarnya :

• suatu user mengirimkan esan atau chat seperti berikut ini!    :-)     bagaimana proses encode dan decode serta gambarlah pola sinyalnya dengan metode NRZ-I,NRZ-L dan manchaster.

Jawab:

a.       Ubah tanda : menjadi bilangan decimal lihat di table konversi : = 58 lalu konversi ke bilangan biner

58:2=29 sisa 0

29:2=14 sisa 1

14:2=7   sisa 0

7:2 =3    sisa 1

3:2=1     sisa 1

1:2=0     sisa 1

Jadi nilai biner dari tanda : adalah  00111010

b.      Ubah tanda - menjadi bilangan decimal lihat di table konversi - = 45 lalu konversi ke bilangan biner

45:2=22 sisa 1

22:2=11 sisa 0

11:2=5   sisa 1

5:2=2     sisa 1

2:2=1     sisa 0

1:2=0     sisa 1

Jadi nilai biner dari tanda – adalah 00101101

c.       Ubah tanda ) menjadi bilangan decimal lihat di table konversi = 41 lalu konversi ke bilangan biner

41:2=20 sisa 1

20:2=10 sisa 0

10:2=5   sisa 0

5:2=2     sisa 1

2:2=1     sisa 0

1:2=0     sisa 1

Jadi nilai biner dari tanda ) adalah 00101001

Kemudian di gabungkan menjadi 001110100011101000101101

Mengambar pola sinyalnya dengan metode NRZ-I

berikut adalah gambar nya!

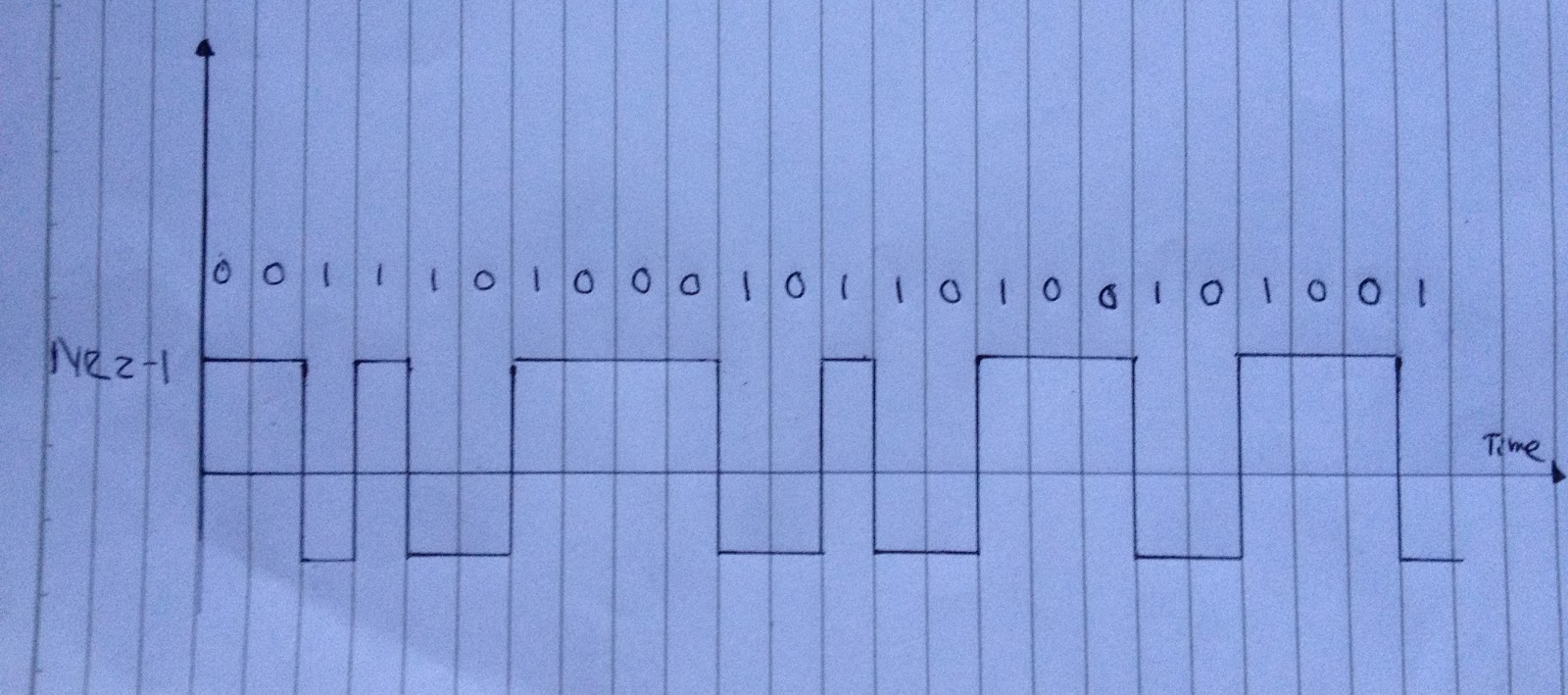

pola sinyal NRZ-I

pola sinyal NRZ-L

pola sinyal Manchester

• dari soal diatas (no 4) lakukan cek error dengan menggunakan metode cheksum sum XOR:

• berikan pendapat anda media transmisi apa yang paling bagus dan berikan tentang

1. Guided tramsmission Media
2. Unguided transmission Media

menurut saya media transmisi yang paling bagus adalah Unguide karena lebih biayanya lebih murah dan tidak rentan dengan serangan secara fisik tidak seperti Guide menggunakan kabel

1. Guided tramsmission Media adalah jenis media transmisi yang menggunakan kabel contohnya kabel Twisted pair, Coaxial dan Fiber Optic
2. Unguided transmission Media adalah jenis media transmisi yang tanpa kabel contohnya gelombang mikro, satelit dan inframerah
